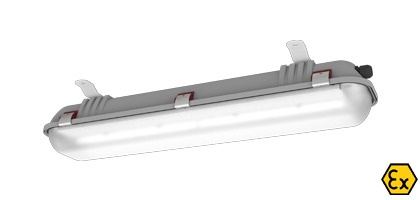

EXF250LED – LUMINARIAS LED Y EMERGENCIA ZONA 1, 21 ATEX II 2GD

CERTIFICADO	KDB 15ATEX0049X IECEx KDB 20.0003X
MARCADO	II 2G Ex eb mb IIC T5 Gb II 2D Ex tb IIIC T55°C Db o T70ºC Db
TEMPERATURA	-40ºC ≤ Ta ≤ +60ºC
TENSIÓN	110 – 254 V AC 220 – 250 V DC
FRECUENCIA	50 – 60 Hz AC
VIDA ÚTIL	L80B10 >70000h
BORNAS CONEXIÓN	2,5 mm2
ENTRADAS CABLE	Ø20
MATERIAL	Cuerpo: GRP Difusor: PPMA o policarbonato
MONTAJE	En superficie o con soportes
BAJO DEMANDA	6500K – Temperatura de color DALI – Versión equipada con driver DALI-2 3F – Versión con terminales L1, L2, L3, PE, N alimentados desde L y N con tensión de 230V

Ref	Descripción	Potencia	LM	A3	Temp máx (ºC)	TC	Dimensiones (mm)
Ref	Descripción	Potencia	LM	A3	Temp máx (ºC)	TC	LxBxH	L1	B1
220-240V 50-60Hz; 220-240V 0Hz (35E) – ALTO RENDIMIENTO LUMÍNICO (HO)
32-251-06FX100	EXF250LED-0600-FX1-35E-33-21P20-GRP-PC-AMO1	19,8 W	2715	–	45	4000K	700x190x129	450	160
32-251-06FX200	EXF250LED-0600-FX2-35E-33-21P20-GRP-PC-AMO1	36,6 W	5439				700x190x129	450
32-251-12FX200	EXF250LED-1200-FX2-35E-33-21P20-GRP-PC-AMO1	36,6 W	5511				1300x190x129	800
32-251-12FX400	EXF250LED-1200-FX4-35E-33-21P20-GRP-PC-AMO1	70,3 W	10701				1300x190x129	800
220-240V 50-60Hz; 220-240V 0Hz (35E) – ALTAS TEMPERATURAS (HT)
32-251-06GX200	EXF250LED-0600-GX2-35E-33-21P20-GRP-PC-AMO1	24,4 W	3484	–	60	4000K	700x190x129	450	160
32-251-12GX200	EXF250LED-1200-GX2-35E-33-21P20-GRP-PC-AMO1	24,4 W	3535		60		1300x190x129	800
32-251-12GX400	EXF250LED-1200-GX4-35E-33-21P20-GRP-PC-AMO1	45,8 W	6922		55		1300x190x129	800
220-240V 50-60 Hz (34E) – Versión Emergencia 3h (34E). funciona con temperatura superior a 0ºC – A3
32-251-06FX101	EXF250LED-0600-FX1-34E-40-20P20-GRP-PC-A3-AMO1	21,2 W	2715	575	45	4000K	700x190x129	450	160
32-251-06FX201	EXF250LED-0600-FX2-34E-40-20P20-GRP-PC-A3-AMO1	38,6 W	5439	679			700x190x129	450
32-251-12FX201	EXF250LED-1200-FX2-34E-44-21P20-GRP-PC-A3-AMO1	38,6 W	5511	697			1300x190x129	800
32-251-12FX401	EXF250LED-1200-FX4-34E-44-21P20-GRP-PC-A3-AMO1	74,4 W	10701	462			1300x190x129	800
32-251-06GX201	EXF250LED-0600-GX2-34E-40-20P20-GRP-PC-A3-AMO1	25,3 W	3484	759	60		700x190x129	450
32-251-12GX201	EXF250LED-1200-GX2-34E-44-21P20-GRP-PC-A3-AMO1	25,3 W	3535	774	60		1300x190x129	800
32-251-12GX401	EXF250LED-1200-GX4-34E-44-21P20-GRP-PC-A3-AMO1	47,0 W	6922	646	55		1300x190x129	800
220-240V 50-60Hz; 220-240V 0Hz (35E) – Versión con driver para batería central – ZB
32-251-06FX102	EXF250LED-0600-FX1-35E-33-21P20-GRP-PC-ZB-AMO1	19,8 W	2715	1358	45	4000K	700x190x129	450	160
32-251-06FX202	EXF250LED-0600-FX2-35E-33-21P20-GRP-PC-ZB-AMO1	36,6 W	5439	2720			700x190x129	450
32-251-12FX202	EXF250LED-1200-FX2-35E-33-21P20-GRP-PC-ZB-AMO1	36,6 W	5511	2756			1300x190x129	800
32-251-12FX402	EXF250LED-1200-FX4-35E-33-21P20-GRP-PC-ZB-AMO1	70,3 W	10701	5351			1300x190x129	800
32-251-06GX202	EXF250LED-0600-GX2-35E-33-21P20-GRP-PC-ZB-AMO1	24,4 W	3484	1742	60		700x190x129	450
32-251-12GX202	EXF250LED-1200-GX2-35E-33-21P20-GRP-PC-ZB-AMO1	24,4 W	3535	1768	60		1300x190x129	800
32-251-12GX402	EXF250LED-1200-GX4-35E-33-21P20-GRP-PC-ZB-AMO1	45,8 W	6922	3461	55		1300x190x129	800
110-254V 50-60Hz; 220-250V 0Hz (25E) – ALTO RENDIMIENTO LUMÍNICO (HO)
32-251-06FX103	EXF250LED-0600-FX1-25E-33-21P20-GRP-PC-AMO1	20,5 W	2715	–	45	4000K	700x190x129	450	160
32-251-06FX203	EXF250LED-0600-FX2-25E-33-21P20-GRP-PC-AMO1	37,2 W	5439				700x190x129	450
32-251-12FX203	EXF250LED-1200-FX2-25E-33-21P20-GRP-PC-AMO1	37,3 W	5511				1300x190x129	800
32-251-12FX403	EXF250LED-1200-FX4-25E-33-21P20-GRP-PC-AMO1	74,5 W	10701				1300x190x129	800
110-254V 50-60Hz; 220-250V 0Hz (25E) – ALTAS TEMPERATURAS (HT)
32-251-06GX203	EXF250LED-0600-GX2-25E-33-21P20-GRP-PC-AMO1	25,3 W	3484	–	60	4000K	700x190x129	450	160
32-251-12GX203	EXF250LED-1200-GX2-25E-33-21P20-GRP-PC-AMO1	25,3 W	3535		60		1300x190x129	800
32-251-12GX403	EXF250LED-1200-GX4-25E-33-21P20-GRP-PC-AMO1	46,7 W	6922		55		1300x190x129	800
110-254V 50-60Hz; 220-250V 0Hz (25E) – Versión Emergencia 3h – A3
32-251-06FX104	EXF250LED-0600-FX1-25E-44-21P20-GRP-PC-A3-AMO1	21,2 W	2715	340	45	4000K	700x190x129	450	160
32-251-06FX204	EXF250LED-0600-FX2-25E-44-21P20-GRP-PC-A3-AMO1	38,0 W	5439	381			700x190x129	450
32-251-12FX204	EXF250LED-1200-FX2-25E-44-21P20-GRP-PC-A3-AMO1	38,5 W	5511	405			1300x190x129	800
32-251-12FX404	EXF250LED-1200-FX4-25E-44-21P20-GRP-PC-A3-AMO1	75,6 W	10701	375			1300x190x129	800
32-251-06GX204	EXF250LED-0600-GX2-25E-44-21P20-GRP-PC-A3-AMO1	25,3 W	3484	375	60		700x190x129	450
32-251-12GX204	EXF250LED-1200-GX2-25E-44-21P20-GRP-PC-A3-AMO1	25,3 W	3535	408	60		1300x190x129	800
32-251-12GX404	EXF250LED-1200-GX4-25E-44-21P20-GRP-PC-A3-AMO1	47,0 W	6922	225	55		1300x190x129	800
110-254V 50-60Hz; 220-250V 0Hz (25E) – Versión con driver para batería central – ZB
32-251-06FX105	EXF250LED-0600-FX1-25E-33-21P20-GRP-PC-ZB-AMO1	20,5 W	2715	2715	45	4000K	700x190x129	450	160
32-251-06FX205	EXF250LED-0600-FX2-25E-33-21P20-GRP-PC-ZB-AMO1	37,2 W	5439	5439			700x190x129	450
32-251-12FX205	EXF250LED-1200-FX2-25E-33-21P20-GRP-PC-ZB-AMO1	37,3 W	5511	5511			1300x190x129	800
32-251-12FX405	EXF250LED-1200-FX4-25E-33-21P20-GRP-PC-ZB-AMO1	74,5 W	10701	10701			1300x190x129	800
32-251-06GX205	EXF250LED-0600-GX2-25E-33-21P20-GRP-PC-ZB-AMO1	25,3 W	3484	3484	60		700x190x129	450
32-251-12GX205	EXF250LED-1200-GX2-25E-33-21P20-GRP-PC-ZB-AMO1	25,3 W	3535	3535	60		1300x190x129	800
32-251-12GX405	EXF250LED-1200-GX4-25E-33-21P20-GRP-PC-ZB-AMO1	46,7 W	6922	6922	55		1300x190x129	800

Referencia	Accesorio
AMO1	Soporte estándar de acero 1,5mm
BK	Kit de pernos para instalar en superficies delgadas o en bandejas de cables
AMO3	Gancho de acero inoxidable para tubo de Ø60-63 mm
AMO4	Soporte en ángulo 45º
AMO5	Soporte para distancia 68mm

Sigla	Descripción
M	Metal
P	Plástico
GRP	Poliéster reforzado con fibra de vídrio
PM	PMMA
PC	Policarbonato estabilizado UV
A3	Versión con emergencia 3h. Disponible en versión 34E. Funciona con temperatura superior a 0ºC
ZB	Versión con driver para batería central
